Arandela Nord-Lock NL10 M10 – Bloqueo por Cuña Antivibración | Acero Delta Protekt (Par)
Arandela Nord-Lock NL10 M10 – Bloqueo por Cuña Antivibración | Acero Delta Protekt (Par)
No se pudo cargar la disponibilidad de retiro

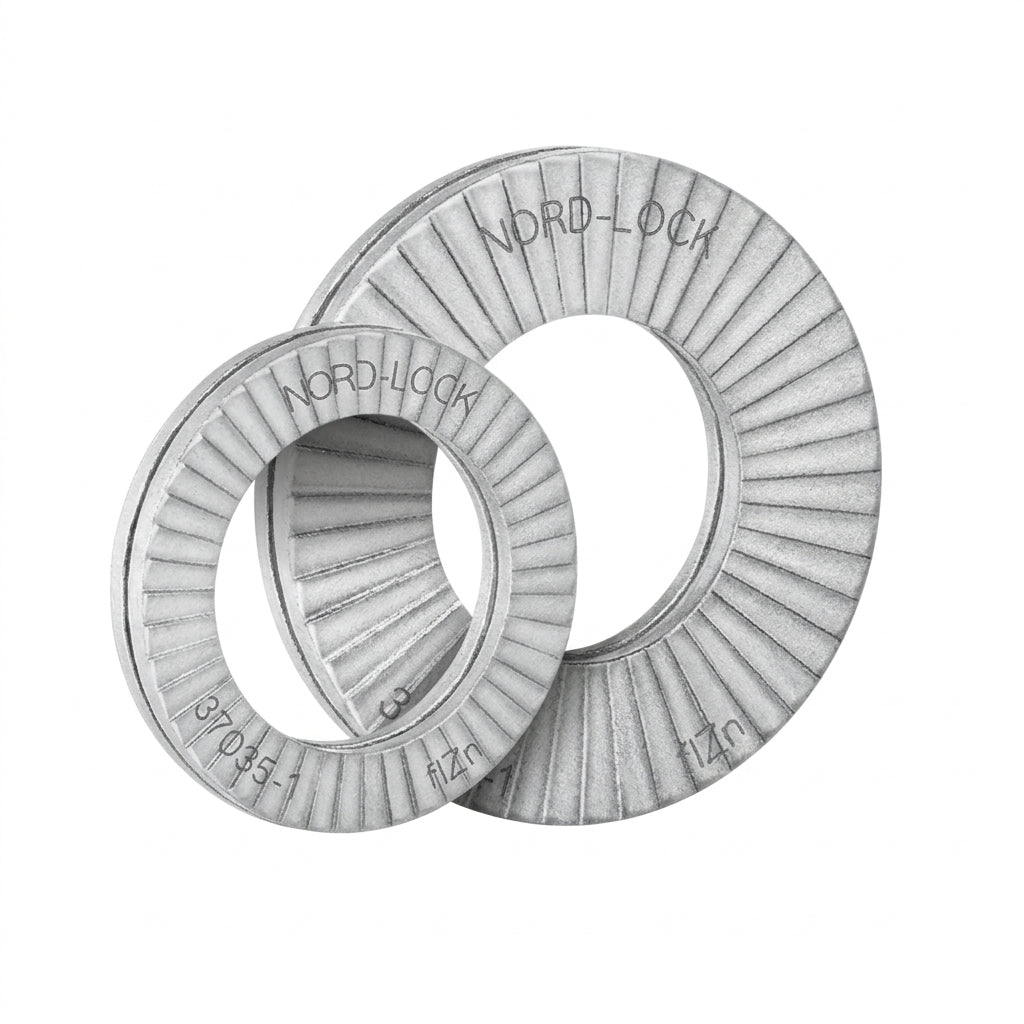

Arandela de seguridad Nord-Lock NL10 para tornillo M10. Bloquea la unión atornillada por tensión, no por fricción: evita que el tornillo o la tuerca se aflojen por vibración y cargas dinámicas. Se vende por par pegado, listo para instalar, en acero al carbono endurecido con recubrimiento Delta Protekt®. Producto original Nord-Lock, con despacho desde Itagüí a toda Colombia.
¿Cómo funciona el bloqueo por cuña?
Cada par tiene levas (cuñas) en sus caras interiores y dentado radial en las caras exteriores. Al apretar el perno, el dentado se ancla en la pieza y en la cabeza del tornillo o la tuerca, y el único movimiento posible queda entre las levas. Como el ángulo de la leva es mayor que el ángulo de paso de la rosca, cualquier intento de aflojamiento obliga a la unión a estirarse en lugar de girar: la unión se bloquea por geometría. Su efectividad se valida con el ensayo dinámico de vibración tipo Junker (DIN 65151).
Especificaciones técnicas
| Referencia | NL10 |
| Código Nord-Lock | 1001244 |
| Tornillo / perno | M10 |
| Diámetro exterior | 16,6 mm |
| Material | Acero al carbono EN 1.7182, endurecimiento total |
| Dureza | ≥ 465 HV1 |
| Recubrimiento | Delta Protekt® KL100 + capa superior VH 302 GZ |
| Resistencia a la corrosión | ≥ 1.000 h en niebla salina (ISO 9227) |
| Temperatura de servicio | −50 °C a 200 °C |
| Tornillería compatible | Hasta clase 12.9 |
| Presentación | Par pegado (precio por par) · empaque de fábrica: caja de 200 pares |
¿NL10 o NL10sp?
La NL10 estándar es la opción para la mayoría de uniones con agujero normal, bajo la cabeza del tornillo o la tuerca. Si el agujero es sobredimensionado o ranurado, o el material de apoyo es blando, necesitas la NL10sp de superficie ampliada (Ø exterior 21,0 mm), disponible bajo pedido. Cotízala por WhatsApp.
Aplicaciones de la NL10
Líneas de ensamble automotriz, herramentales, gabaritos y asistencias de manipulación; chasis, carrocerías, remolques y equipos móviles; despulpadoras, secadoras, trilladoras y transportadores en agroindustria y café; motores, bombas, ventiladores, compresores y estructuras de planta. En general, cualquier unión M10 expuesta a vibración donde un tornillo flojo signifique parada de máquina o riesgo de seguridad.
Nord-Lock vs. arandela de presión
| Arandela de presión (guasa) | Nord-Lock NL10 | |
|---|---|---|
| Principio de bloqueo | Fricción y efecto resorte | Geometría de cuña (tensión) |
| Desempeño bajo vibración | Puede perder la precarga y aflojarse | Validada en ensayo de vibración Junker (DIN 65151) |
| Instalación | Simple | Simple: sin adhesivos ni herramientas especiales |
| Inspección | Difícil verificar su estado | Par visible, fácil de revisar en mantenimiento |
Instalación
- Coloque un par debajo del elemento que se aprieta (cabeza del tornillo o tuerca).
- No separe las arandelas: vienen pegadas para instalarse como par.
- Apriete al torque especificado para el perno. No requiere lubricante ni adhesivo.
- Para uniones críticas, consúltenos la medida, el material y el torque.
Preguntas frecuentes
¿El precio es por unidad o por par?
Por par. Cada par es una unidad de instalación.
¿Cuántos pares necesito por tornillo?
Un par por cada elemento que se aprieta. En uniones con tornillo y tuerca, consúltenos según cuál elemento gira al apretar.
¿Sirve para tornillería en pulgadas?
La NL10 está diseñada para tornillo métrico M10. Para medidas en pulgadas UNC manejamos otras referencias bajo pedido: consúltanos.
¿Es producto original?
Sí. NORD-LOCK es una marca registrada de Nord-Lock International AB y vendemos producto original.
¿Manejan precio por volumen?
Sí. Para pedidos grandes o cajas completas de 200 pares, cotiza por WhatsApp.
